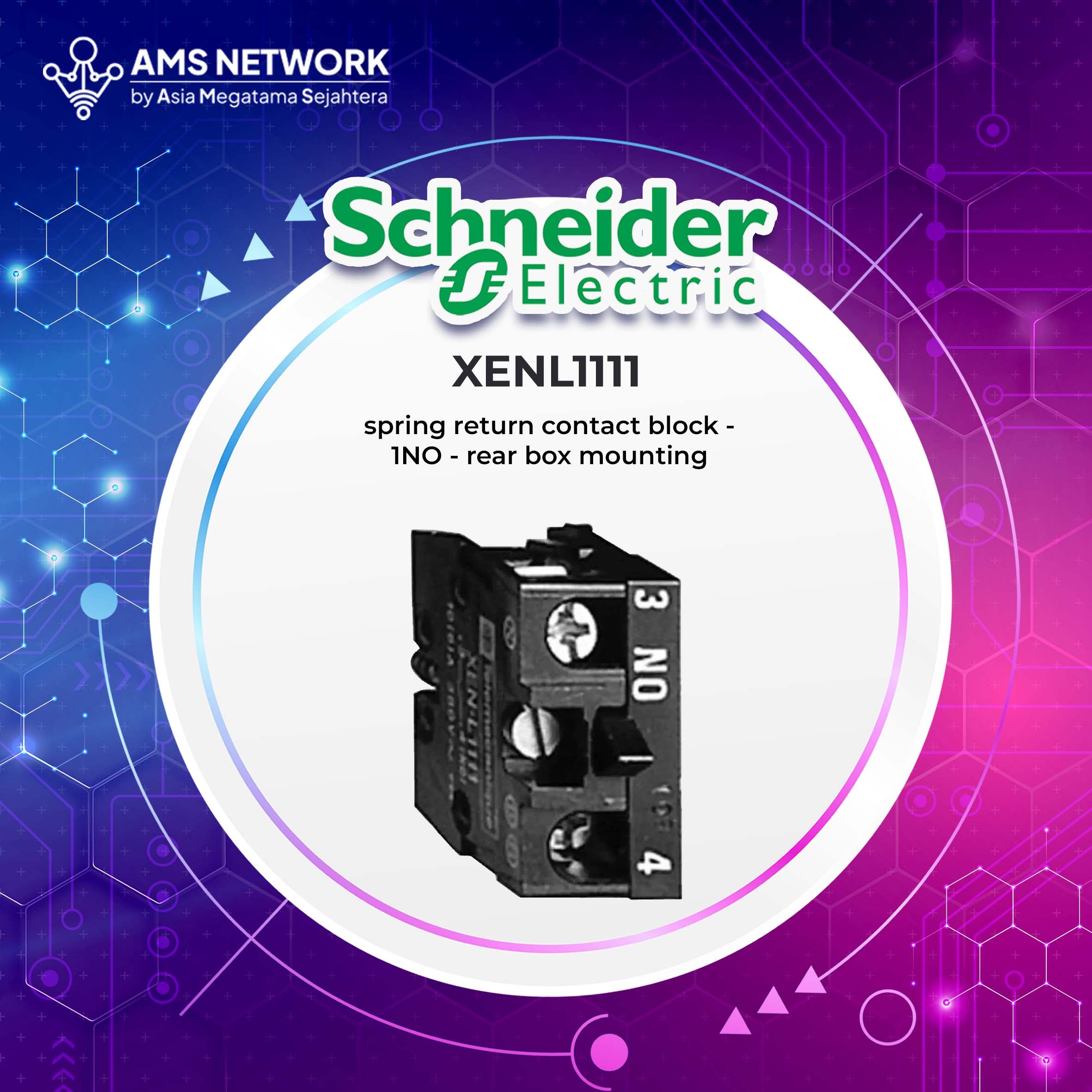

XENL1111 - Schneider Electric spring return contact block - 1NO - rear box mounting

XENL1111 - Schneider Electric spring return contact block - 1NO - rear box mounting

Rp 120.000,00 Rp 400.000,00
70
Atau lihat kebijakan pengiriman kami

Tax included. Shipping calculated at checkout.

100 in stock
Delivery:
Estimated delivery time: 5-7 days
Returns:
Within 45 days of purchase
Sku:
5
Payment & Security
Visa Mastercard American Express PayPal Diners Club Discover

Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.

XENL1111 - Schneider Electric spring return contact block - 1NO - rear box mounting
XENL1111 - Schneider Electric spring return contact block - 1NO - rear box mounting
Add to cart
Note: Harga Belum Termasuk PPN 11%


Deskripsi Schneider Electric XENL1111

Blok Kontak (Contact Block) yang merupakan bagian penting dari perangkat kontrol seperti tombol tekan (push button) atau sakelar pemilih (selector switch).
Jenis Komponen Blok Kontak (Contact Block)
Susunan Kontak 1NO (1 Normally Open / 1 Normal Terbuka). Ini berarti sirkuit akan terbuka (tidak terhubung) dalam kondisi normal, dan akan tertutup (terhubung) saat tombol atau operator diaktifkan.
Mekanisme Spring Return. Blok kontak akan kembali ke posisi normalnya ketika gaya pengaktifan (dari tombol/sakelar) dilepaskan.
Pemasangan Rear Box Mounting (Pemasangan di belakang kotak). Ini mengindikasikan blok kontak ini dipasang di dalam kotak kontrol atau stasiun operator (seperti Harmony XAL/XAPS) di bagian belakang panel tempat kepala tombol dipasang.
Koneksi Screw Clamp Terminals (Terminal Penjepit Sekrup). Metode koneksi kabel standar dan andal.
Operasi Kontak Slow-break (Pemutusan Lambat).
Kompatibilitas Dirancang untuk bekerja dengan perangkat kontrol standar Ø 22mm Schneider Electric/Telemecanique (seperti Harmony XB5).
Perlindungan (Blok) IP20 (melindungi dari benda padat yang besar, tetapi tidak tahan air, karena dipasang di dalam kotak).



Kegunaan Utama Schneider Electric XENL1111 (Fungsi dan Aplikasi)

Fungsi utama dari blok kontak XENL1111 adalah untuk mengubah gerakan mekanis (penekanan tombol) menjadi sinyal listrik dalam sirkuit kontrol.

1. Fungsi Utama: Sinyal Kontrol Start atau Aktifkan

Karena ini adalah kontak 1NO (Normal Terbuka), kegunaan utamanya adalah untuk:

  • Sinyal START: Ketika tombol ditekan, kontak akan menutup mengalirkan listrik memberikan sinyal START ke Programmable Logic Controller (PLC) atau mengaktifkan koil kontaktor.

  • Sinyal AKTIFKAN: Digunakan untuk mengaktifkan fungsi atau proses apa pun yang membutuhkan input sementara (momentary) untuk memulainya.

2. Aplikasi dalam Sistem Kontrol Industri

Blok kontak XENL1111 adalah komponen fundamental dalam berbagai aplikasi kontrol tegangan rendah (kontrol sirkuit, bukan daya):

  • Kontrol Motor: Sebagai input "START" untuk mengaktifkan kontaktor motor.

  • Antarmuka Operator: Digunakan bersama dengan kepala tombol tekan pada panel kontrol untuk fungsi-fungsi seperti:

    • Mulai Siklus Mesin (Cycle Start)

    • Membuka Katup (Open Valve)

    • Mengaktifkan Konveyor (Conveyor Run)

  • Sistem Otomasi: Memberikan input biner (ON/OFF) ke PLC atau sistem relay kontrol.

  • Stasiun Kontrol Jarak Jauh (XAPS/XAL): Sering dipasang di dalam kotak kontrol plastik atau logam yang menampung beberapa tombol tekan.

Manfaat Utama

  • Modularitas: Memungkinkan perakitan dan penggantian yang mudah, karena kepala operator, blok kontak, dan blok lampu dijual terpisah dan dapat dipasang/dibongkar dengan sistem snap-fit.

  • Keandalan: Dibuat dengan kontak paduan perak (silver alloy) untuk memastikan keandalan listrik dan daya tahan mekanis yang tinggi (jutaan siklus operasi) dalam lingkungan industri.

  • Standar Industri: Mematuhi standar internasional (IEC, UL, CSA), memastikan kompatibilitas dan keamanan dalam berbagai desain panel kontrol di seluruh dunia.


Spring return contact block - 1NO - rear box mounting
Range of product Harmony XAL
Product or component type Contact block
Device short name XENL
Mounting of block Rear mounting
Sale per indivisible quantity 10
Contacts type and composition 1 NO
Complementary
Assembly style For customer assembly
Net weight 0.013 kg
Contact operation Slow-break
Positive opening Without
Operating force 1 N NO changing electrical state
Connections - terminals Screw clamp terminals, 1 x 0.5...1 x 2.5 mm² without cable end
Screw clamp terminals, 1 x 0.5...2 x 1.5 mm²
Short-circuit protection 10 A cartridge fuse type gL conforming to IEC 60269-1
10 A cartridge fuse type gL conforming to VDE 0660-200
[Ui] rated insulation voltage 500 V (pollution degree 3) conforming to IEC 60947-1
600 V conforming to UL 508
600 V conforming to CSA C22.2 No 14
[Uimp] rated impulse withstand voltage 6 kV conforming to IEC 60947-1
[Ie] rated operational current 3 A at 240 V, AC-15, A600
0.27 A at 250 V, DC-13, Q600 conforming to IEC 60947-5-1 appendix A
Electrical durability 1000000 cycles, DC-13 at 120 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
1000000 cycles, DC-13 at 24 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
1000000 cycles, DC-13 at 48 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
Electrical reliability Λ < 10exp(-6)
Λ < 10exp(-8)
Environment
Protective treatment TH
TC
Ambient air temperature for storage -40…70 °C
Ambient air temperature for operation -25…70 °C
Electrical shock protection class Class II conforming to IEC 60536
Class II conforming to NF C 20-010
IP degree of protection IP65 conforming to IEC 60529
IP657 conforming to NF C 20-010
Standards EN/IEC 60947-1
VDE 0660-200
IEC 60337-1
NF C 63-140
Vibration resistance 15 gn (f= 40…500 Hz) conforming to IEC 60068-2-6
Contractual warranty
Warranty 18 months
