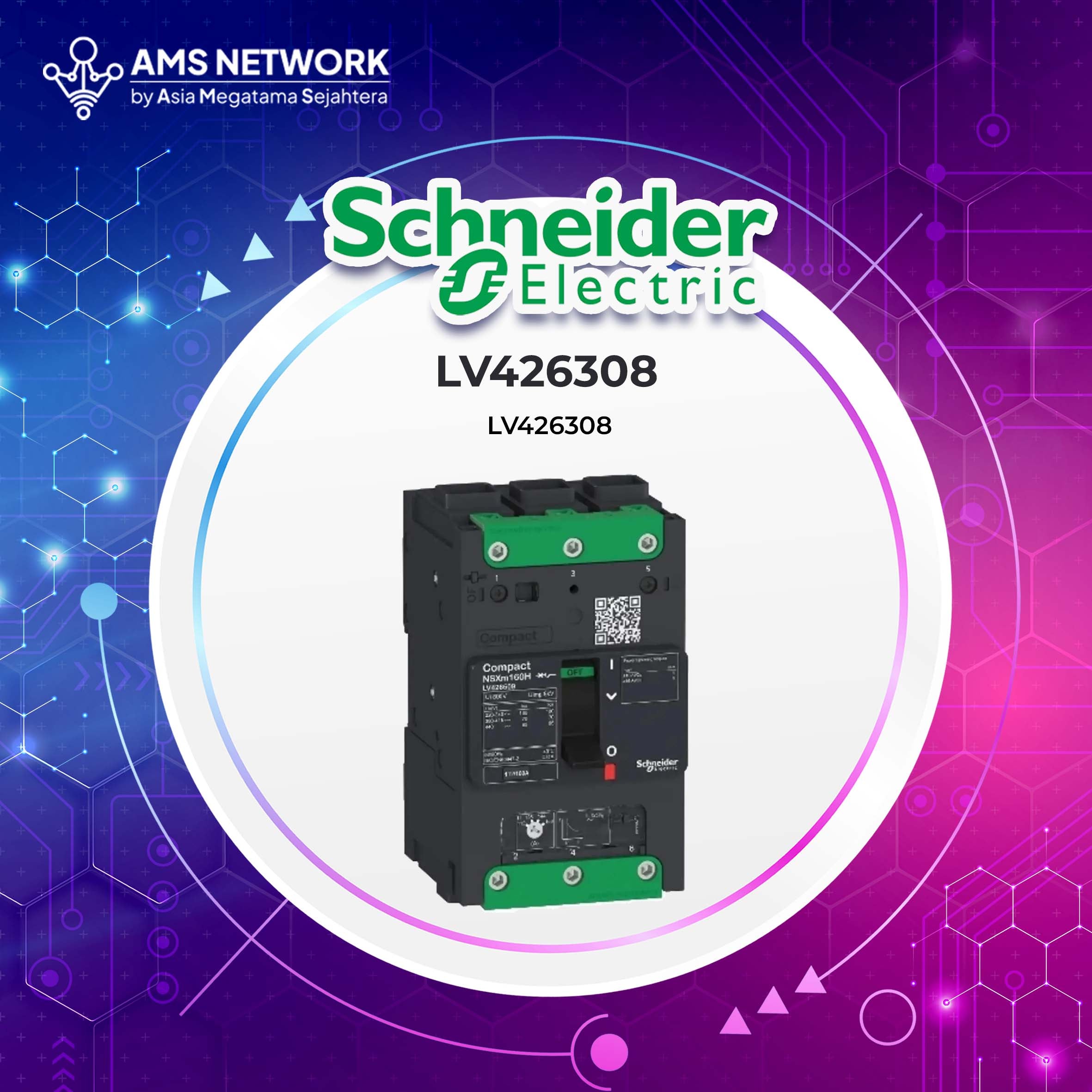

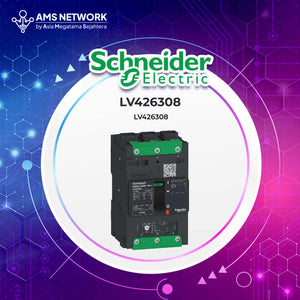

Deskripsi Schneider LV426308 3P 36 kA Compact NSXm100-160 F TMD Moulded Case Circuit Breaker
LV426308 adalah Molded Case Circuit Breaker (MCCB) dari seri ComPact NSXm Schneider Electric, yang dirancang untuk aplikasi distribusi standar tegangan rendah. Produk ini dikenal sebagai salah satu MCCB terkecil di pasaran, menawarkan fitur modern dan instalasi yang fleksibel.
Spesifikasi :
1. Compact NSXm F 36 kA
2. Trip unit TM125D
3. SS 2
4. Standar IEC 60947-2
Fitur :
- Ics = 100% Icu (2)
- Jenis tetap, koneksi depan
- Arus nominal (In) 16 A - 160 A
- Kapasitas pemutusan 16 - 70 kA pada 380/415 VAC
- Dirancang dengan teknologi pemutusan roto-active
- Jenis aksesoris dan kontrol tegangan terlihat jelas
- Memberikan kehandalan dalam “current limiting capacity”
- Trip unit thermal magnetic untuk proteksi beban distribusi
- Koneksi "EVERLINK" menghindari kendur dan memberikan kontrol kawat terminal
- Mudah dipasang pada rel DIN atau plate dan pintu yang sama cut-out sebagai ACTI9 MCB
- Full discriminated sampai downstream breaker kapasitas pemutusan (grafik tersedia) MCCB / Mold Case Circuit Breaker
-
Range : ComPact
- Device short name : NSXm 25F
- Product or component type : Circuit breaker
-
Device application : Protection Distribution
- Number of poles : 3P
- Protected poles description : 3D
- [In] rated current : 125 A at 40 °C
- [Ue] rated operational voltage : 690 V AC 50/60 Hz
- Network type : AC
- Network frequency : 50/60 Hz
- Suitability for isolation : Yes conforming to EN/IEC 60947-2
- Utilisation category : Category A
-
[Icu] rated ultimate short-circuit breaking capacity :
85 kA Icu at 220...240 V AC 50/60 Hz conforming to IEC 60947-2
36 kA Icu at 380...415 V AC 50/60 Hz conforming to IEC 60947-2
35 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2
15 kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2
10 kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2
- Performance level : F 36 kA 415 V AC
-
Magnetic tripping current : 1500A
- Magnetic hold current: 1000 A
- trip unit name : TM-D
-
trip unit technology : Thermal-magnetic
trip unit protection functions : LI
control type : Toggle
-
Circuit breaker mounting mode : By screws Clip-on
