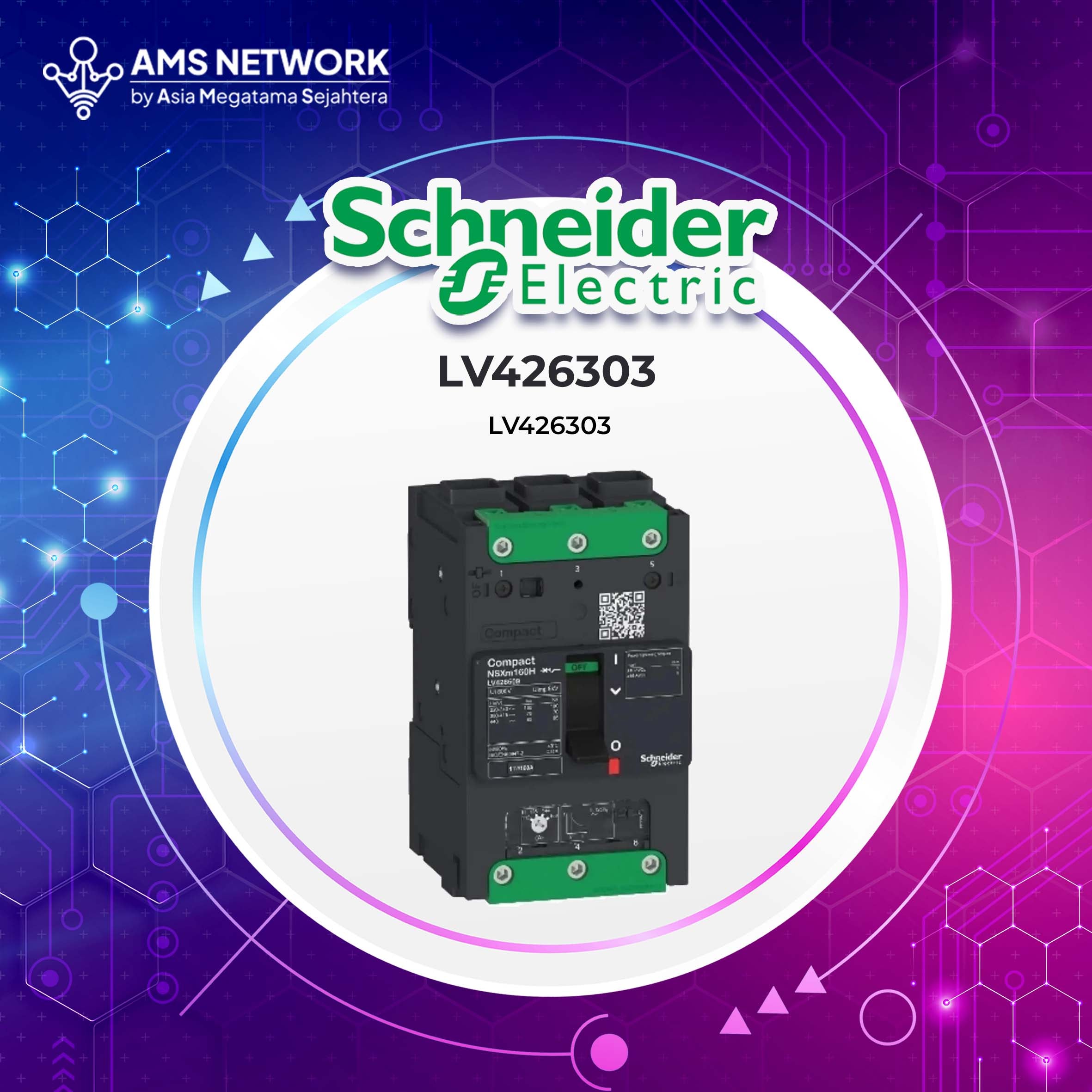

LV426303 - Schneider Electric Moulded Case Circuit Breaker Schneider LV426303 3P 36 kA Compact NSXm100-160 F TMD

Semua Produk di PT ASIA MEGATAMA SEJAHTERA 🔒DIJAMIN ASLI 💯 & BERGARANSI RESMI! Kami Distributor Resmi. Bukan hanya menjual, kami menjamin! Jika ada kendala, tim kami siap bantu proses klaim garansi Anda Gratis. Anti-Pusing, Anti-Ribet. Beli produk berkualitas, dengan service terbaik.

SCHNEIDER MCCB 36KA NSXm 3P 40A TMD LV426303

LV426303 adalah Pemutus Sirkuit Kasus Cetak (MCCB) dari lini Schneider Electric Compact NSXm, yang merupakan versi Compact dan modular dari seri NSX. MCCB ini dirancang untuk melindungi instalasi listrik tegangan rendah, terutama untuk sirkuit distribusi dan motor.

Compact NSXm dikenal karena ukurannya yang ringkas, memungkinkan pemasangan yang lebih mudah dan hemat ruang di dalam panel listrik.

1. Fitur Kunci

   Pola: 3 P (3 Kutub): Dirancang untuk aplikasi tiga fase.

2. Breaking Capacity 'F' (36 kA): Menunjukkan bahwa pemutus ini mampu menahan dan memutus arus hubung singkat hingga 36 kA pada tegangan 400 V. Ini adalah rating yang penting untuk keselamatan dan integritas sistem.

3. Trip Unit TMD (Thermal-Magnetic Fixed): Mekanisme pelepasan (tripping) gabungan yang memberikan dua fungsi perlindungan:

4. Thermal (T): Melindungi dari arus berlebih jangka panjang (overload).

5. Magnetic (MD): Melindungi dari arus hubung singkat (short circuit) yang tiba-tiba dan besar.

6. Ukuran Frame 100-160: Ini adalah ukuran bingkai standar yang digunakan untuk arus nominal hingga 160 A.

Fitur LV426303:

1. Ics = 100% Icu (2)

2. Jenis tetap, koneksi depan

3. Arus nominal (In) 16 A - 160 A

4. Kapasitas pemutusan 16 - 70 kA pada 380/415 VAC

5. Dirancang dengan teknologi pemutusan roto-active

6. Jenis aksesoris dan kontrol tegangan terlihat jelas

7. Memberikan kehandalan dalam “current limiting capacity”

8. Trip unit thermal magnetic untuk proteksi beban distribusi

9. Koneksi "EVERLINK" menghindari kendur dan memberikan kontrol kawat terminal

10. Mudah dipasang pada rel DIN atau plate dan pintu yang sama cut-out sebagai ACTI9 MCB

11. Full discriminated sampai downstream breaker kapasitas pemutusan (grafik tersedia)

MCCB / Mold Case Circuit Breaker

Spesification of the MCCB LV426303 from Schneider Electric

It is a Compact NSXm molded case circuit breaker, 40A, 36kA at 415VAC, for all LV standard applications. It offers new features like Everlink technology, DIN rail and plate mounting capability. It embeds new spring type auxiliaries externally visible. Compact NSXm is one of the smallest MCCB on the market, 81mm (W) x 137mm (H) x 80mm (D). This is a 3 poles version with an embedded thermal-magnetic trip unit. It ensures compliance with international standards (IEC 60947/CCC/EAC) and marine specifications.

Note :  Harga nett (sudah termasuk PPN), ongkir terpisah
